如何使用CAD中的基线标注

在CAD绘图软件中，何为基线标注？简单来说，就是所有的尺寸线都以一条边为基准的一种标注方式。这也是我么制图标注过程中一个常见的标注方式，其具体操作步骤如下所示：

操作方法

【步骤01】

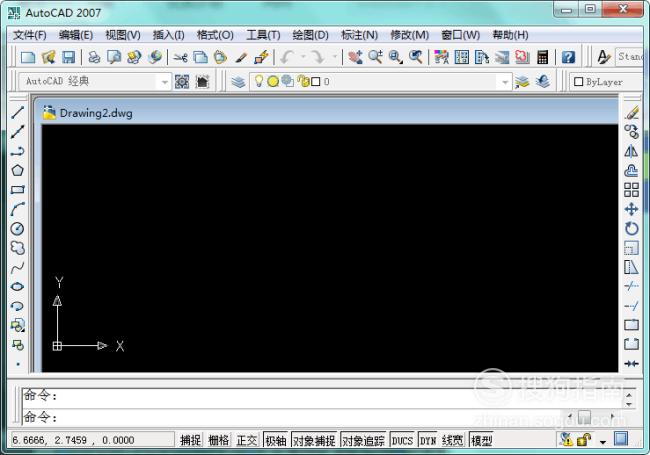

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

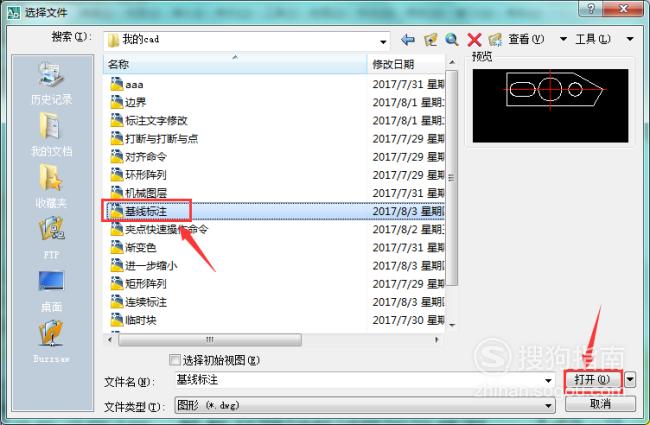

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示：

【步骤03】

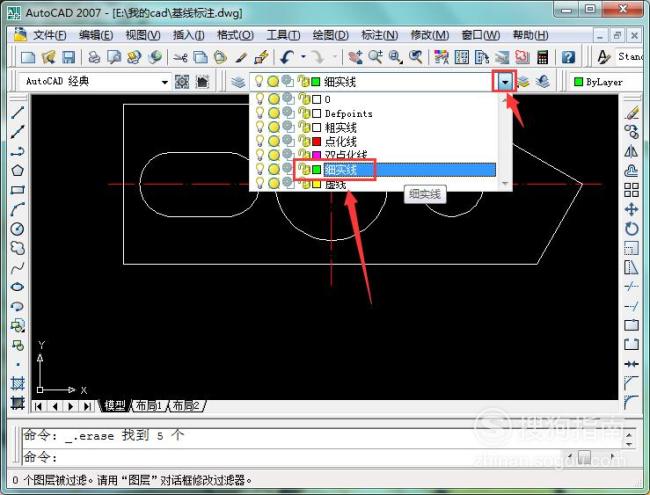

打开图形后，接下来进行图形的“基线标注”。在此之前，先在图层管理器中选择我们的尺寸标注图层“细实线”，如图所示：

【步骤04】

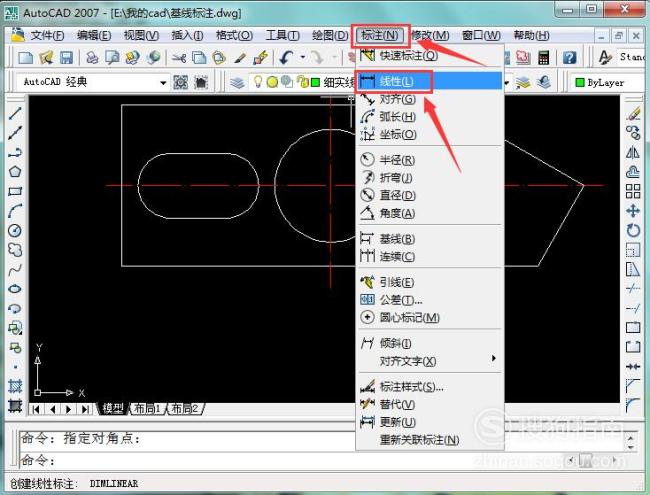

注意：基点标注和连续标注一样，在执行“基点标注”前，需要有一个已知的标注为前提。因此，在上方找到“标注”选项，点击打开，在子菜单中找到“线型”选项，如图所示：

【步骤05】

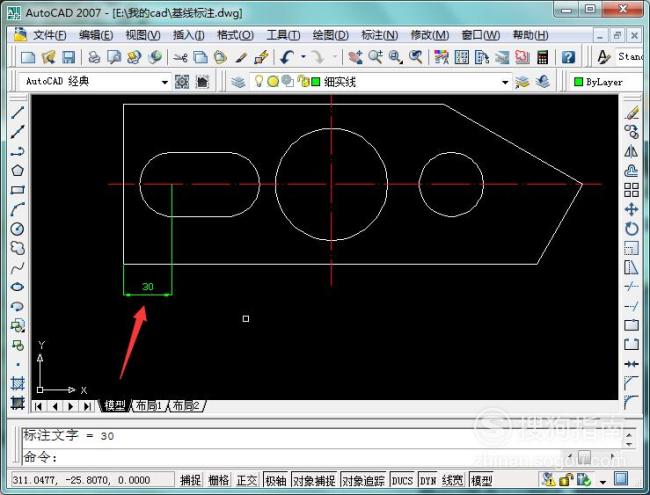

点击“线型”标注选项，根据提示指定第一个端点，点击确认，指定第二个端点，点击确认，最后在下方指定标注线位置，完成线型标注，如图所示：

【步骤06】

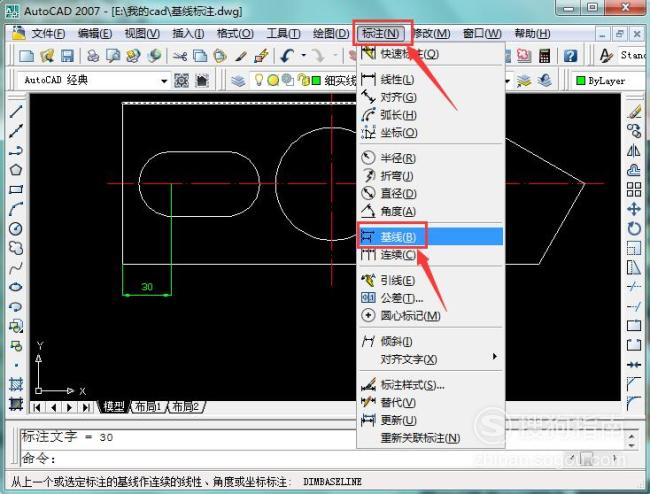

完成了第一个标注后，以此为前提，就可以执行“基点标注”了。在绘图区域上方找到“标注”选项，打开，在子菜单中找到“基点”选项，如图所示：

【步骤07】

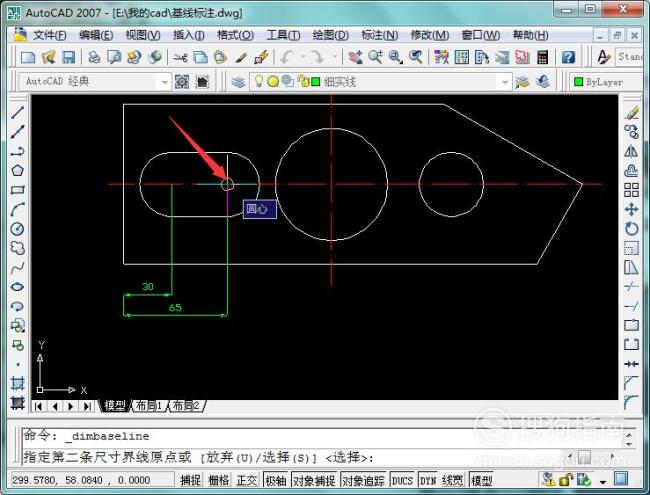

点击“基点”选项后，根据提示我们指定第二条尺寸界线原点（这是因为在我们画好第一条标注后，系统自动选择了第一条尺寸界线的第一条边为基准线），这时，移动鼠标光标至需要标注的位置处，如图所示：

【步骤08】

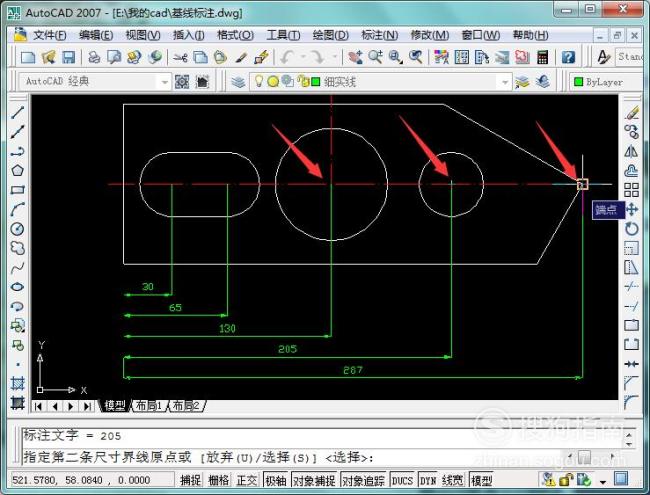

移动到需要位置处时，点击鼠标左键确认位置。重复上面操作，继续移动到下一个需要标注的位置处，点击确认。以此类推，直到最后一处标注位置，点击确认，如图所示：

【步骤09】

最后一个位置标注完成后，点击空格或者回车键结束当前命令。我们的基线标注操作完成，得到如图所示标注图形：
