CAD中如何进行环形阵列

CAD制图中的阵列功能其实就是将同一模块单元均匀分布，不需要一个个画出来，画出来一个之后，利用阵列功能，就可以得到其他的模块，而阵列里面又将其分为了矩形阵列和环形阵列两部分，这里以 如何操作环形阵列为例，其操作步骤如下:

操作方法

【步骤01】

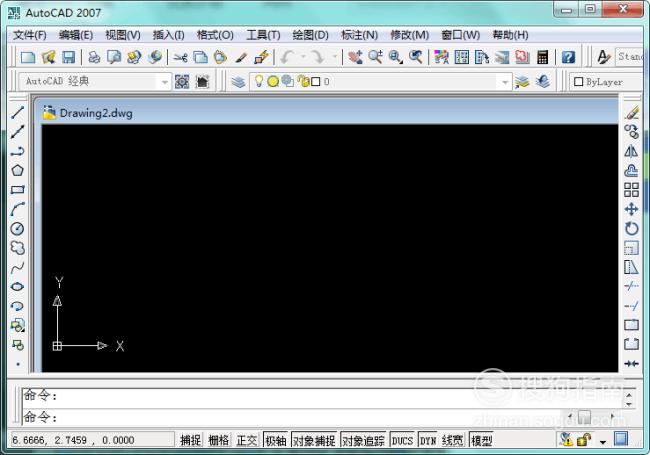

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

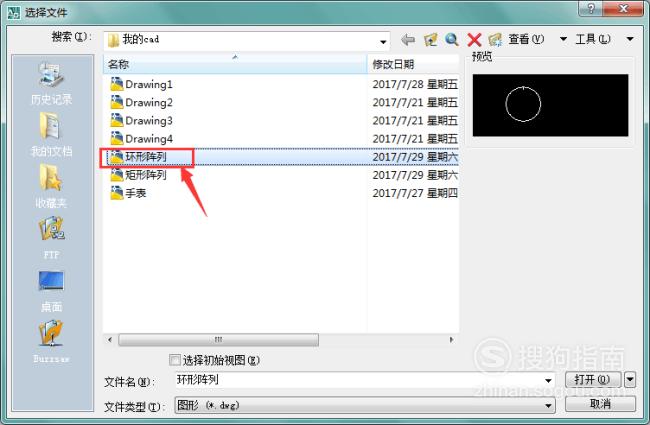

【步骤02】

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，如图所示：

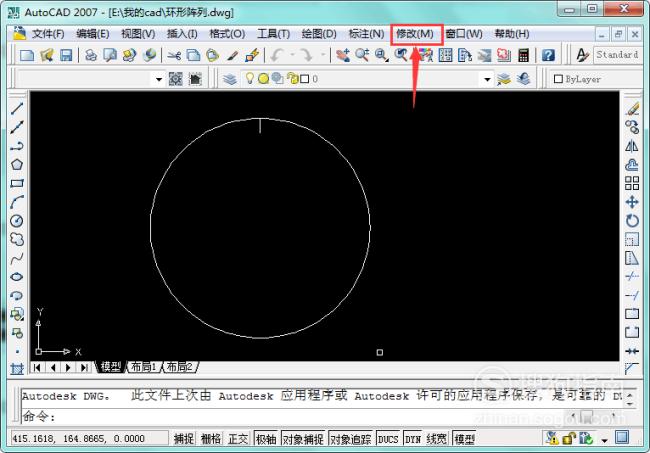

【步骤03】

打开文件后，在界面上方找到“修改”选项，如图所示：

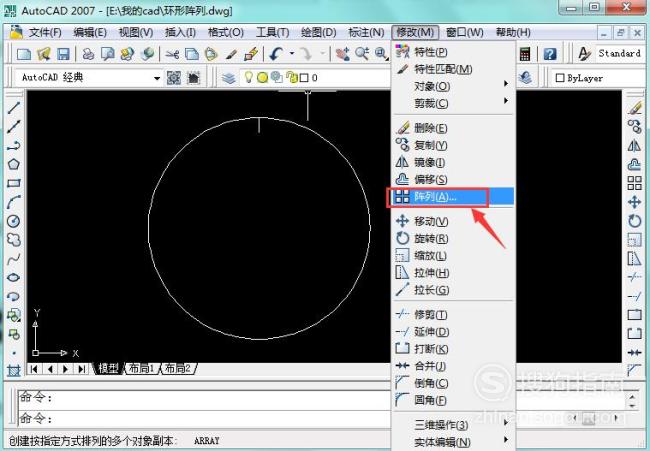

【步骤04】

点击“修改”选项，在子菜单栏中找到“阵列”选项，如图所示：

【步骤05】

点击“阵列”选项，在弹出的界面中，点击“环形阵列”，找到“拾取中心点”的图形符号，如图所示：

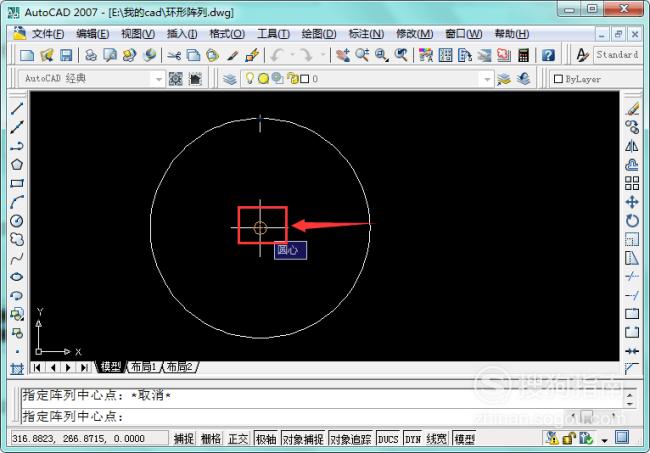

【步骤06】

点击“拾取中心点”，就是我们所说的阵列中心的意思，这里圆心作为中心点，如图所示：

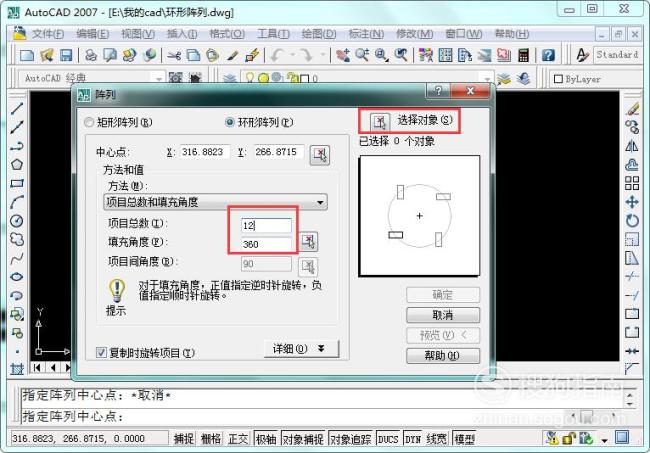

【步骤07】

点击圆心，后空格确定，返回到上一界面，在界面中设置我们需要的项目总数，以及填充角度等参数，再找到“选择对象”选项，如图所示：

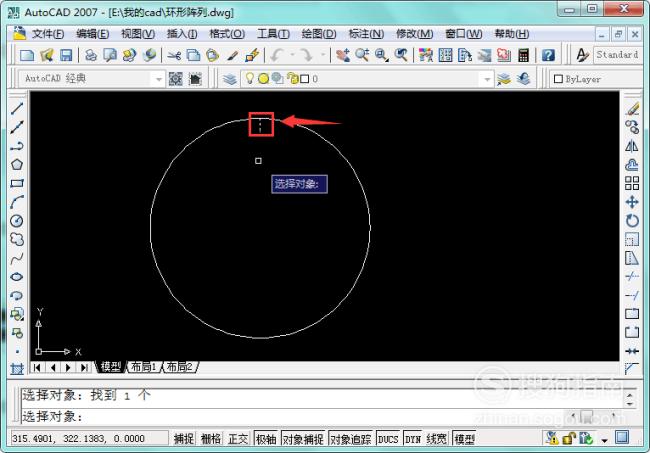

【步骤08】

点击“选择对象”，在图中框选出需要阵列的部分，出现如图所示的蚂蚁线，则选择对象成功，如图所示:

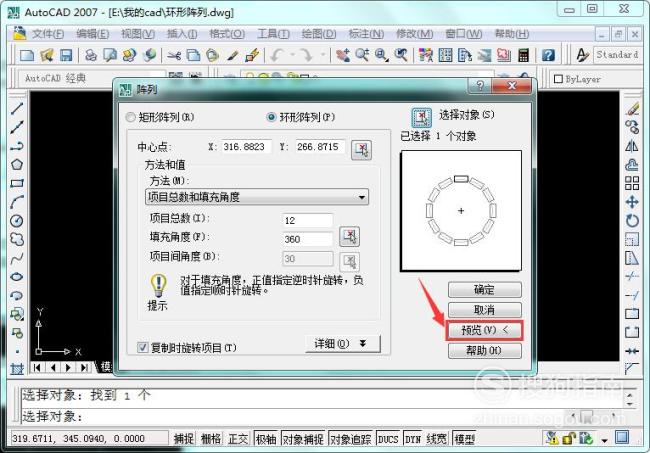

【步骤09】

点击空格或者回车确定，返回上一界面，找到“预览”选项，如图所示：

【步骤10】

点击“预览”，确认出现的图形是否为我们需要的目标图形，如图所示：

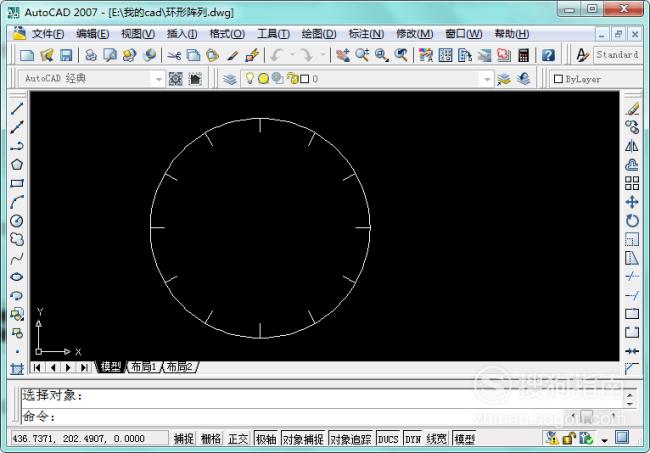

【步骤11】

如果是我们所需要的图形，点击“接受”选项，环形阵列操作完成，如图所示：
