CAD中如何进行图案填充

CAD图案填充是完成一个工程图常见的操作，其具体操作步骤如下：

操作方法

【步骤01】

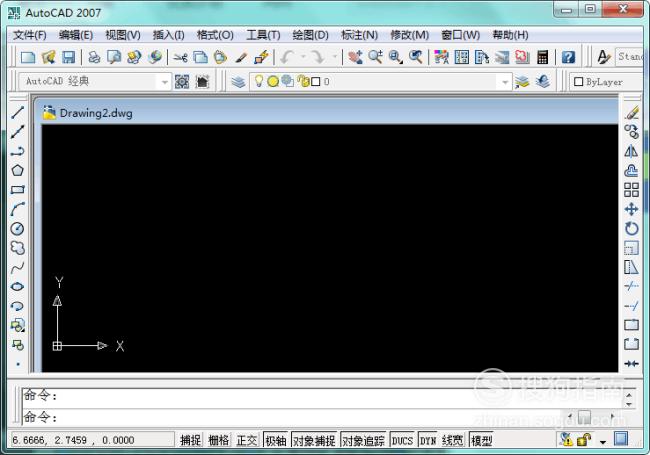

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

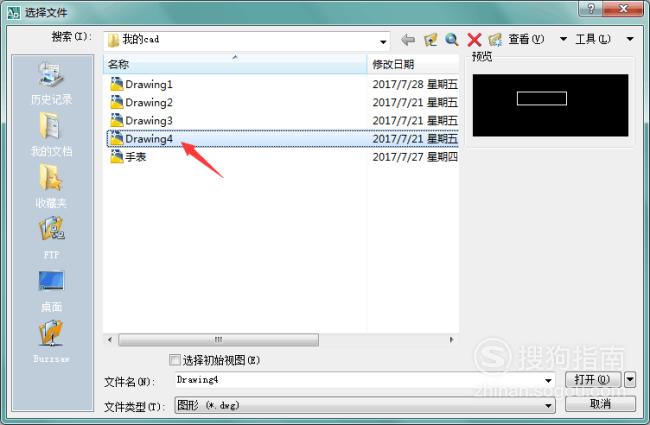

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，如图所示：

【步骤03】

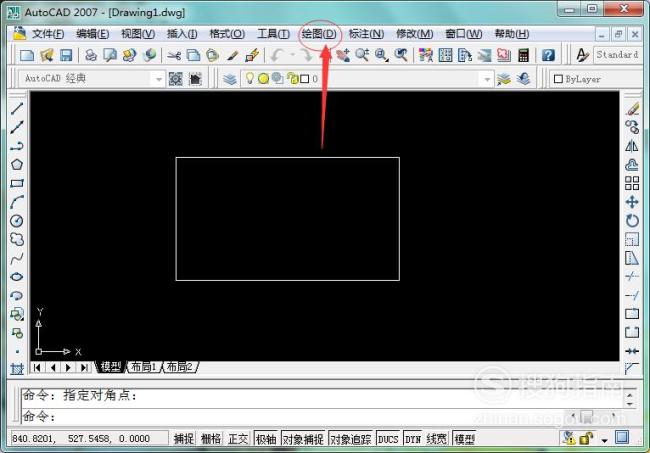

打开文件后，在绘图区域上方找到“绘图”工具，点击，如图所示：

【步骤04】

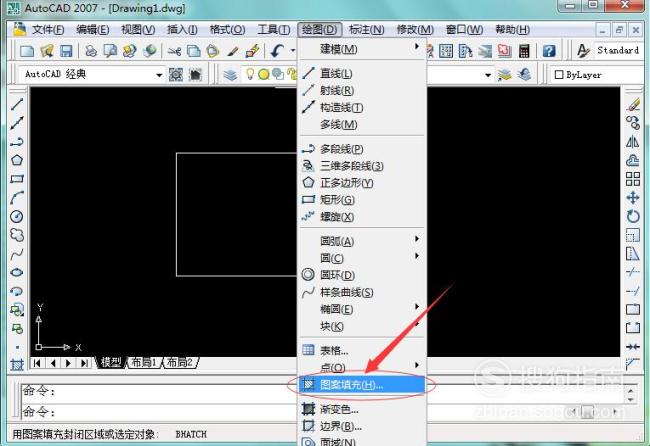

在子菜单栏中找到“图案填充”选项，或者直接使用图案填充快捷键“H”也可以，如图所示：

【步骤05】

在弹出的界面选择好我们需要的填充线型后，在右上角找到，“添加，拾取点”，如图所示：

【步骤06】

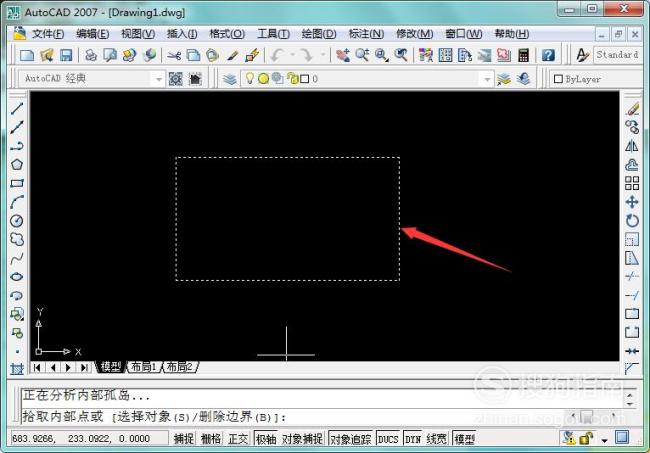

点击矩形内部区域任意一点，出现如图所示蚂蚁线，则选取对象成功，点击回车确认：

【步骤07】

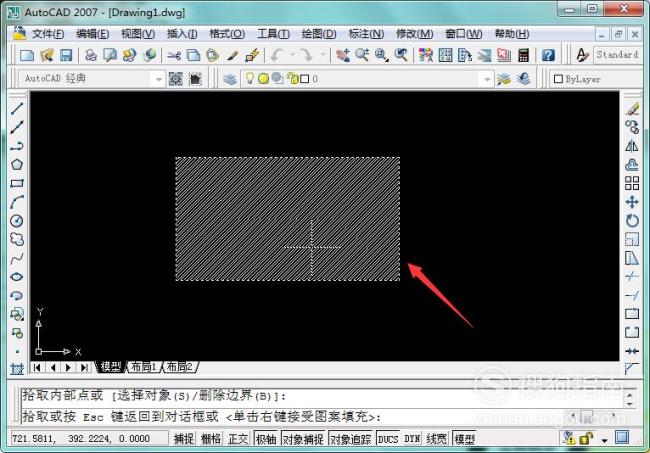

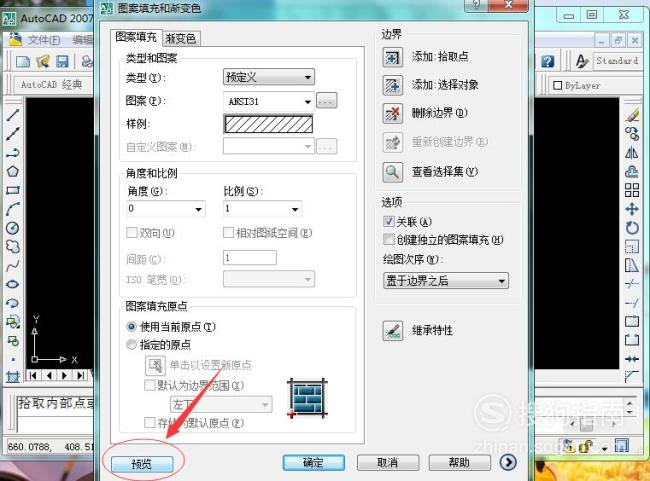

在接下来弹出的界面中点击“预览”，看是否达到我们需要，如图所示:

【步骤08】

发现里面出现的填充线太密，不是我们想要的，这时点击“空格”，回到上一操作界面：

【步骤09】

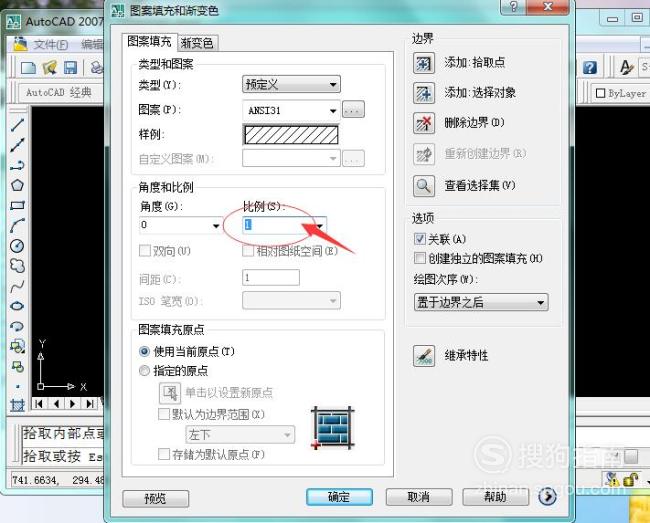

发现里面的比例为“1”，将其修改为“10”，点击“确定”，如图所示：

【步骤10】

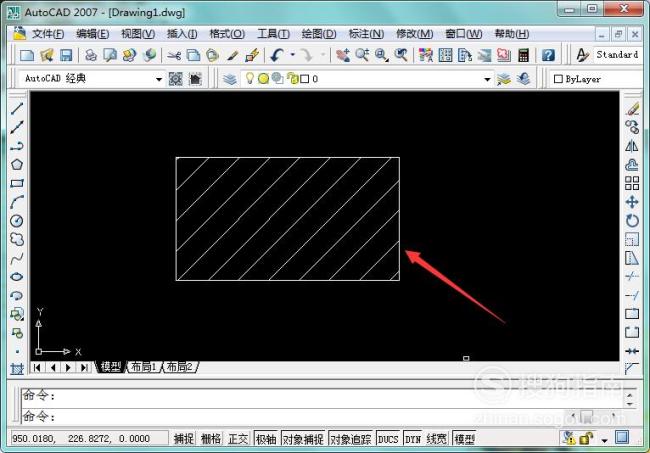

填充图案操作完成，如图所示:

特别提示

注意图案的填充必须是针对封闭的封闭的图形，不封闭则无法进行操作。
