CAD虚线不显示怎么办

有时我们在使用CAD画图时，明明使用的图层是虚线，而画出的图形却显示为实线，这是为什么呢？接下来就让我们一起来看看：

操作方法

【步骤01】

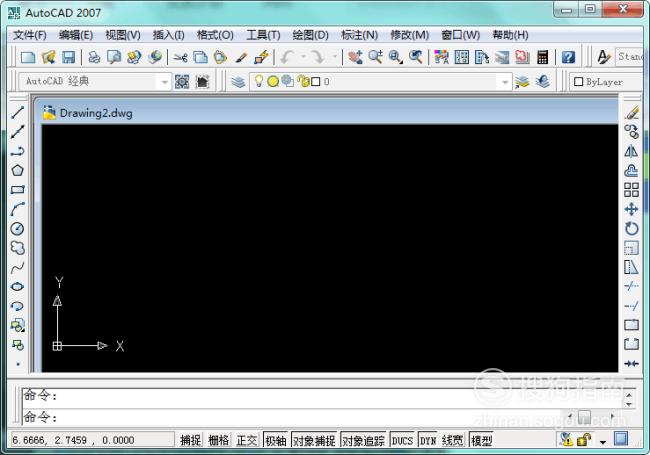

双击CAD的快捷图标，打开CAD软件，进入CAD的操作界面，如图所示：

【步骤02】

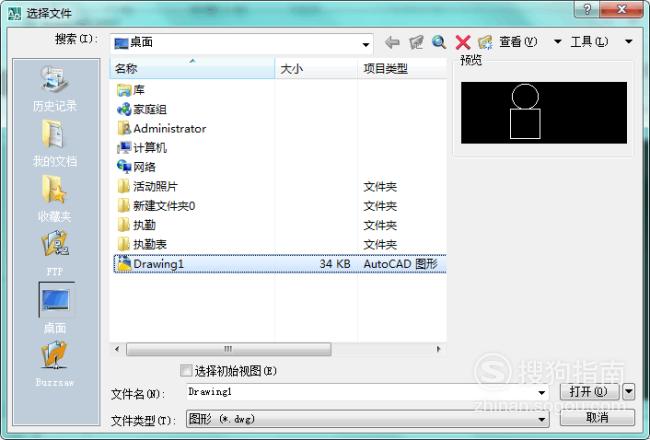

选择文件，找到我们需要的文件，如图所示：

【步骤03】

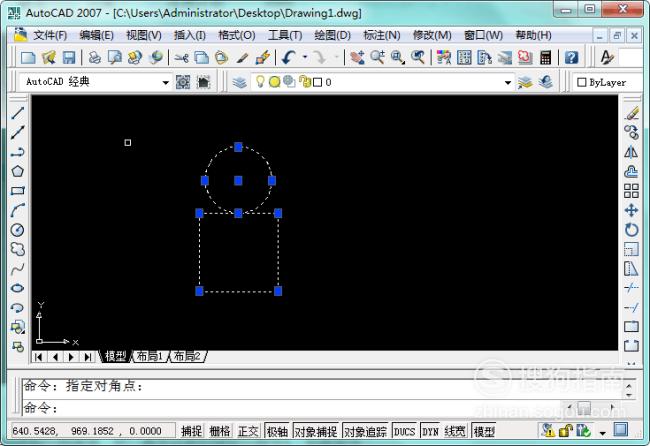

确定我们的图线性为虚线后，选中需要修改的文件，如图所示：

【步骤04】

点击上方修改工具栏，打开，出现如图所示的界面：

【步骤05】

再点击里面的特性工具，如图所示：

【步骤06】

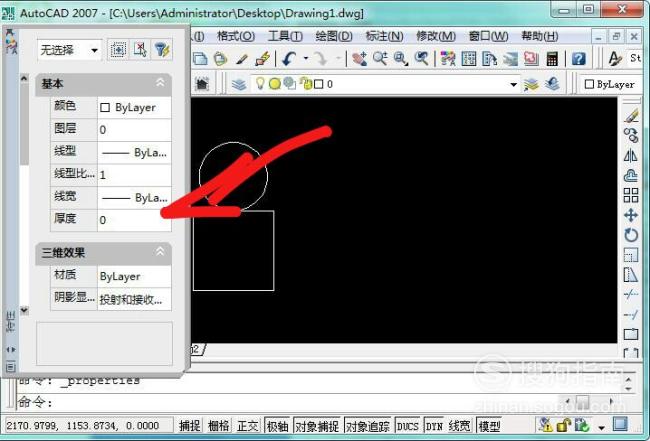

弹出下面特性面板，如图所示：

【步骤07】

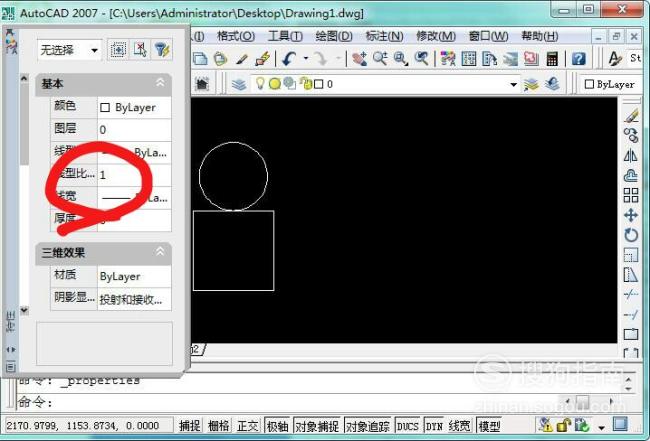

找到到里面的线性比，如图：

【步骤08】

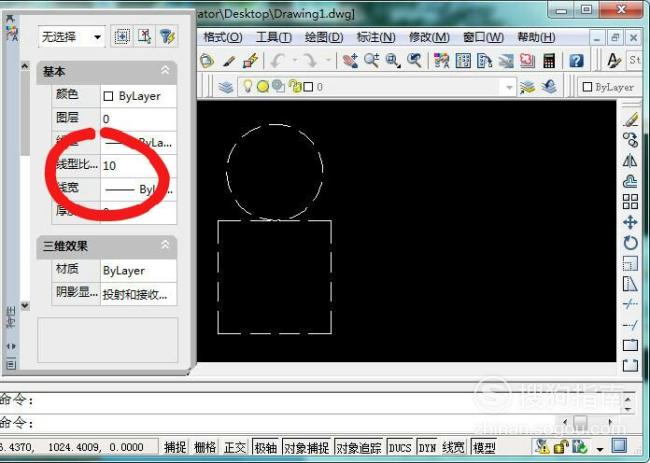

将里面的线性比例调大，如图所示：

【步骤09】

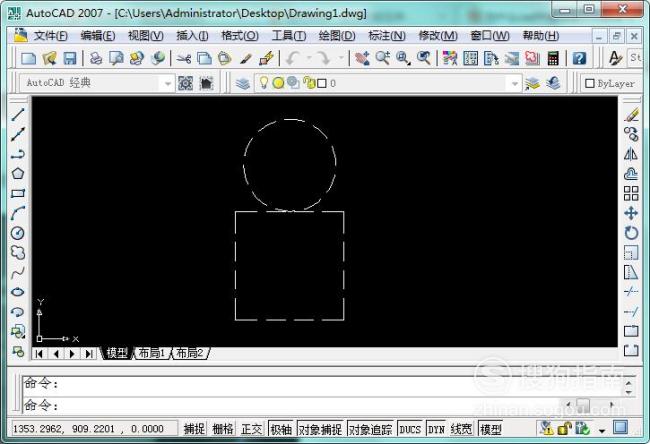

最后我们将能看到我们的图形变成了虚线模式。
