AutoCAD中图形界限怎么设置

在CAD作图中，如果用户不做任何设置，CAD系统对作图范围不作限制。这时我们的绘图区域相当于一副无穷大的图纸，但我们所绘图形的大小是有限的，为了更好的绘图，需要设定绘图的有效区域，具体操作步骤如下：

操作方法

【步骤01】

双击桌面CAD软件图标，打开CAD软件，出现如图所示的操作界面;

【步骤02】

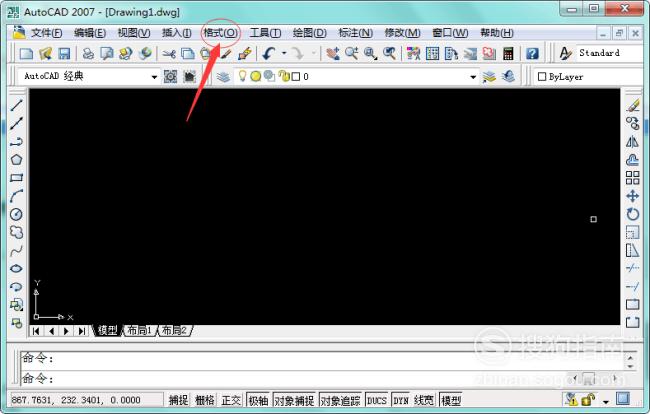

点击上方格式，如图所示：

【步骤03】

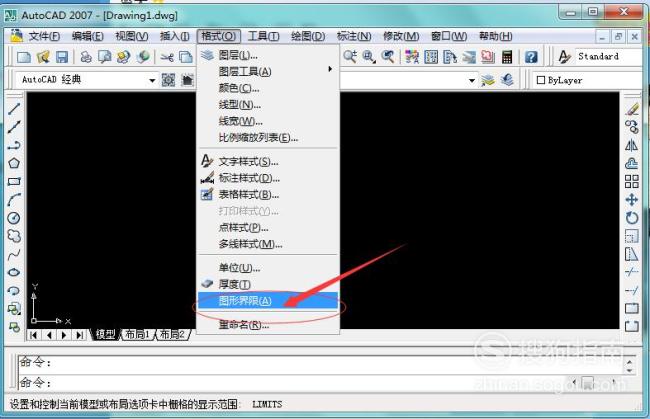

找到里面的图形界限选项，如图所示：

【步骤04】

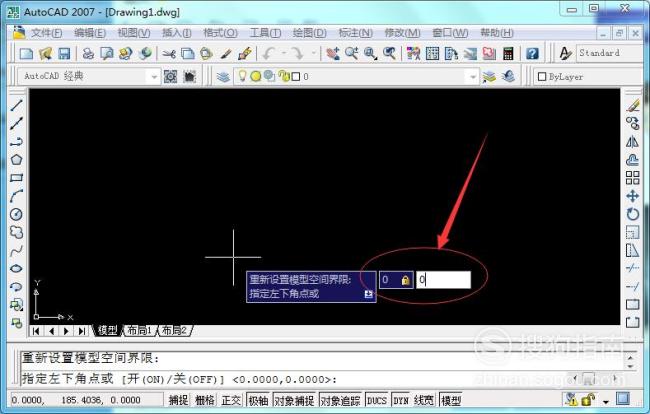

指定左下角坐标，我这里设置为0,0；如图所示：

【步骤05】

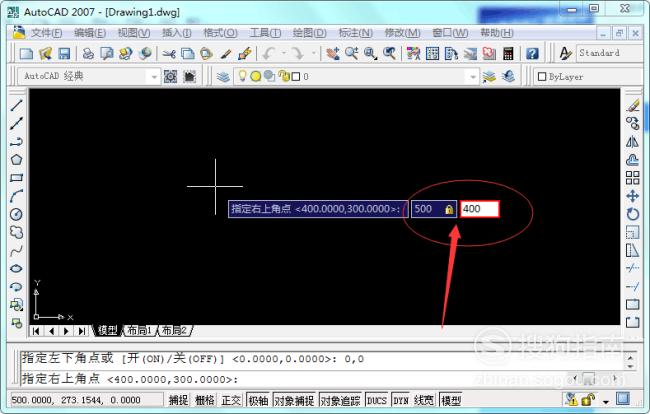

指定右上角坐标，这里设置为500,400，点击回车确实；如图所示：

【步骤06】

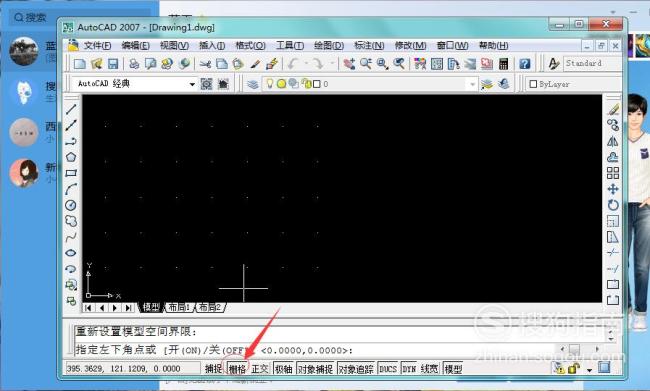

这样我们的图形界限就设置好了，那我们如何查看我们的界限呢？点击下方栅栏，会出现如图区域点就是我们设置的界限了，如图所示：

【步骤07】

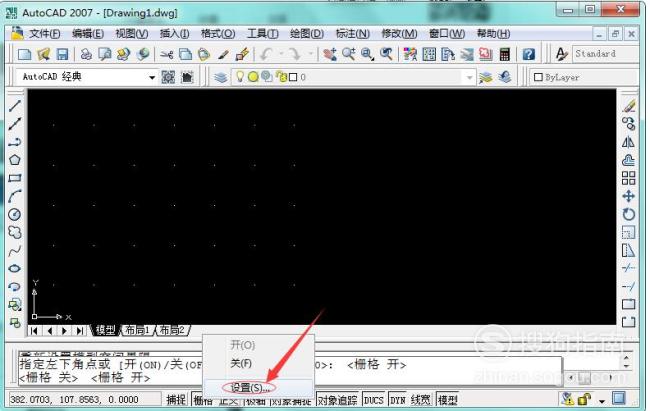

为了让我们的区域显示在我们的全屏上，点击栅栏右键，找到设置，如图所示：

【步骤08】

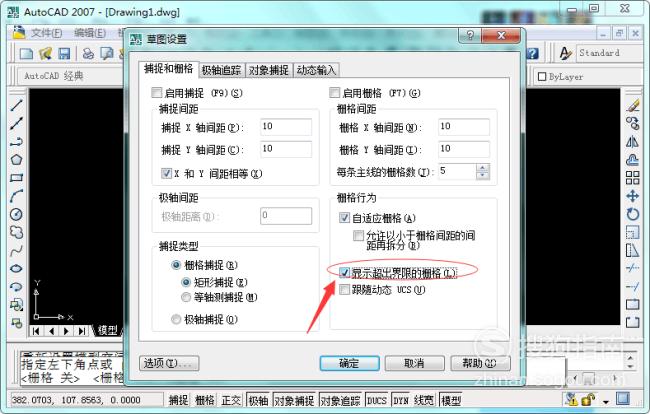

勾选“显示超出界限的栅格”，点击确定，如图所示：

【步骤09】

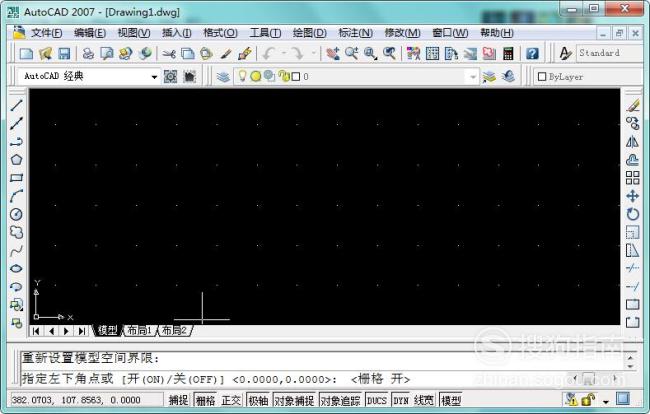

这样我们的设置的区域就显示在全屏了，操作完成，如图所示：
