CAD中的打断怎么用

打断工具在CAD画图过程中用的也是十分的广泛，因此，熟练了解打断工具的操作，对画图效率有很大的帮助。

操作方法

【步骤01】

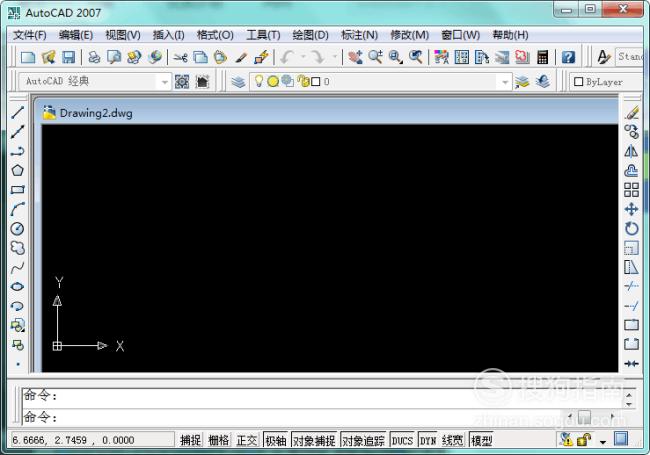

双击桌面上CAD的快捷图标，打开CAD软件，进入CAD的操作界面，如图所示：

【步骤02】

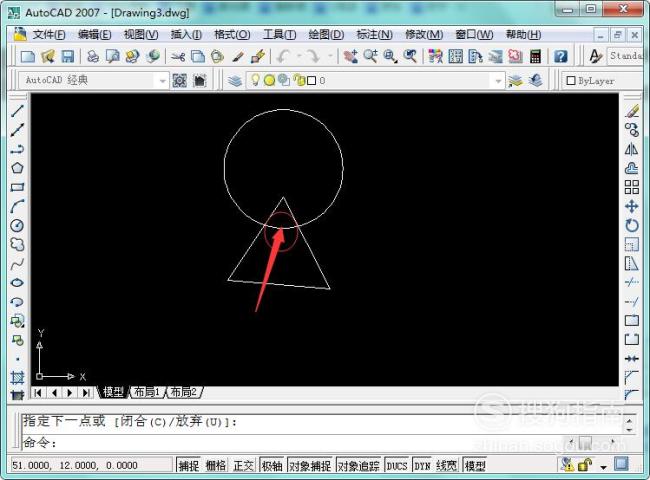

举例说明，打断图中红色区域的部分，如图所示：

【步骤03】

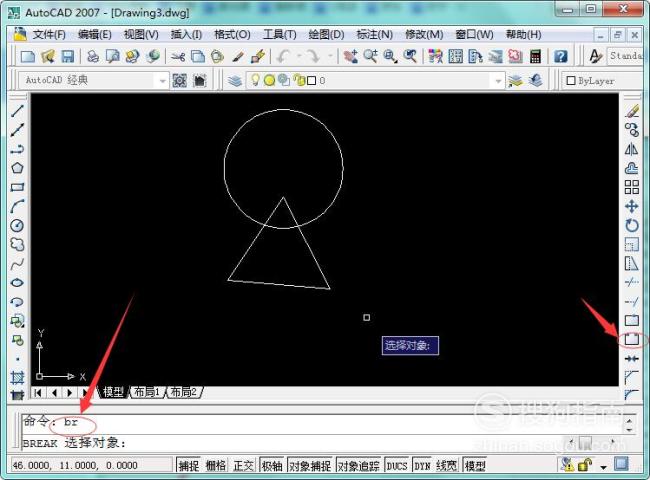

输入打断快捷键br，或者在旁边工具栏中找到打断图标，如图所示：

【步骤04】

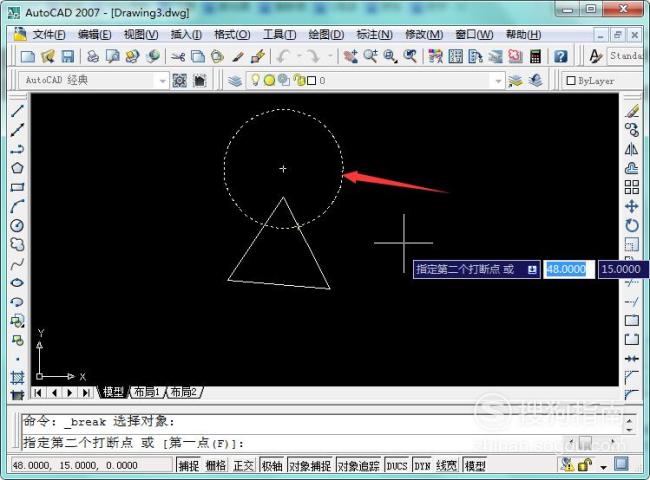

点击选择对象，出现蚂蚁线则选择成功，如图：

【步骤05】

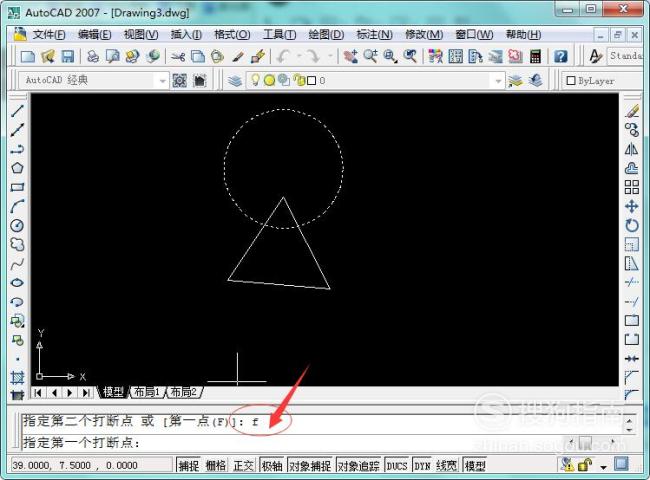

输入f，回车或者空格，这样比较精确，如果不输入的话，默认前面的第一点为你选择的第一个打断点，这样误差比较大；

【步骤06】

点击第一个打断点，如图所示：

【步骤07】

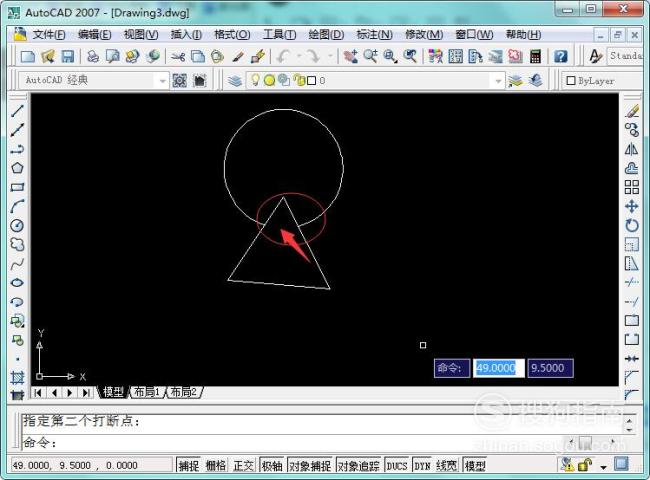

点击第二个打断点，如图所示：

【步骤08】

最后得到需要的图形，如下：
