CAD中如何利用多边形的一边画出完整正多边形

CAD中，当我们知道正多边形的其中一条边的长度，如何利用这一条边画出剩余整个完整的正多边形呢？这里，小编告诉大家，其具体操作步骤如下：

操作方法

【步骤01】

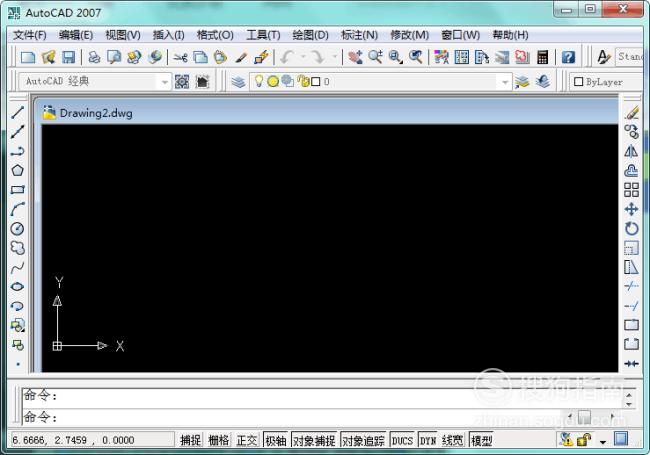

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如下图所示：

【步骤02】

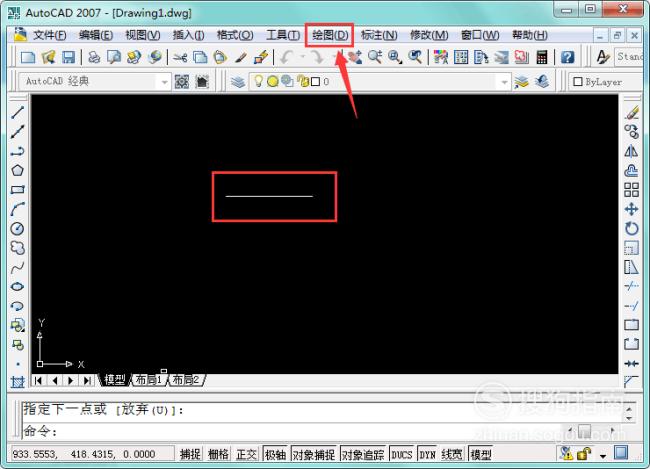

打开软件后，在绘图区域利用“直线”工具画出一条直线，我们的目的就是通过已知的这条直线画出一个正六边形。在上方工具栏找到“绘图”选项，如图所示：

【步骤03】

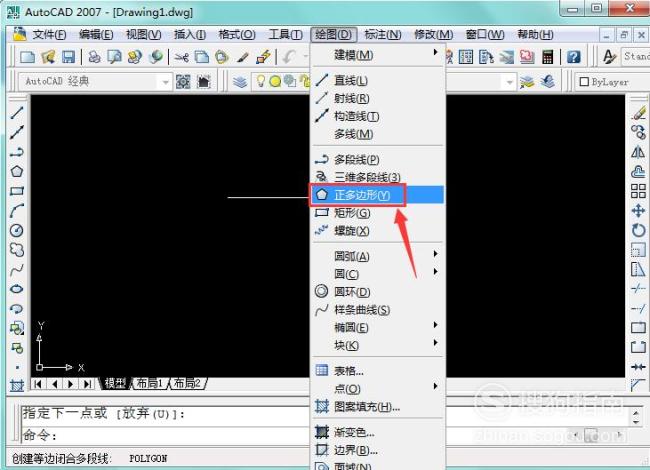

点击“绘图”选项，在里面子菜单中找到“正多边形”选项，如图所示，或者直接在命令栏中输入画正多边形的快捷键字母“Y”，也可执行画正多边形的命令。

【步骤04】

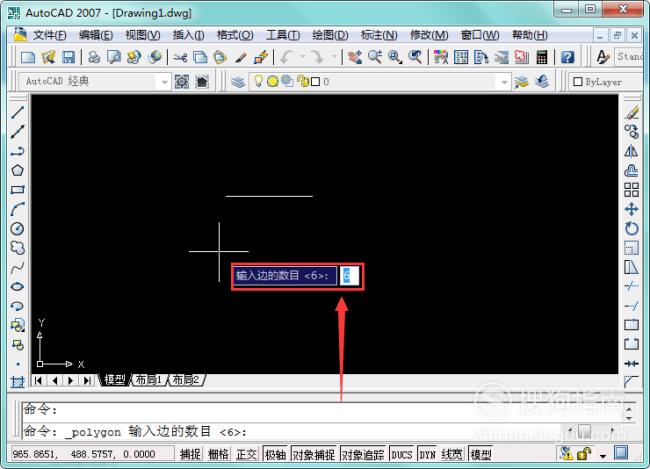

点击“正多边形”选项，命令栏提示输入边的数目，这里我们输入边数6，如图所示：

【步骤05】

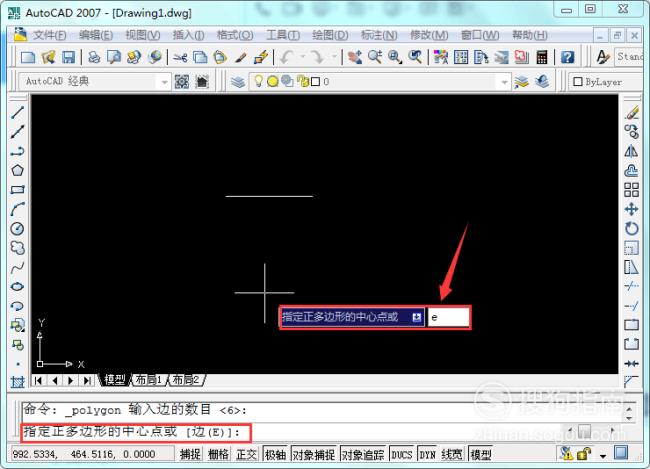

点击回车键确定输入的边数，提示我们“指定正多边形的中心点或者边”，这里我们利用边作图，先输入字母“e”，如图所示：

【步骤06】

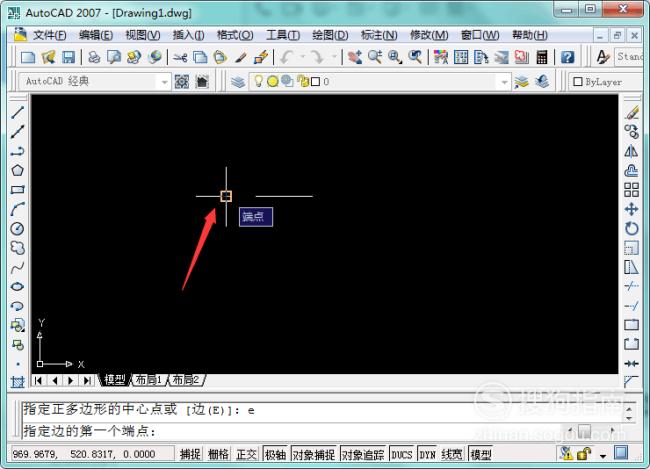

点击回车键确认，命令栏提示我们指定边的第一个端点。通过捕捉，找到线段的左端点作为第一个端点，如图所示：

【步骤07】

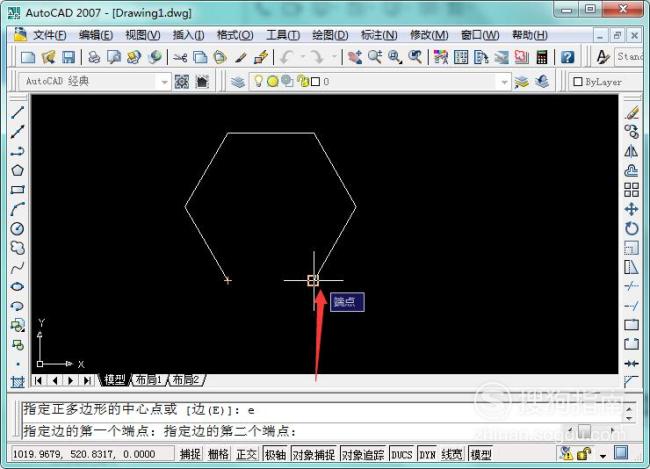

点击鼠标左键确认第一个端点。系统提示指定第二个端点，通过捕捉，找到直线另一端作为第二个端点，如图所示；

【步骤08】

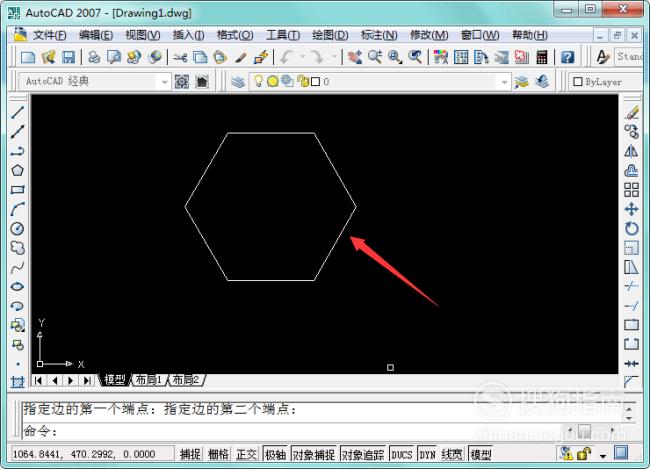

点击鼠标左键确认第二个端点，利用一边画出完整正多边形操作完成，出现如图所示的正六边形：
